网络体系

前面几篇讲过，Service 能给一组 Pod 提供固定入口。但「Pod 拿到 IP 之后，跨节点的两个 Pod 究竟是怎么通起来的」一直没展开。这篇把 K8s 的网络体系讲透：网络模型定下的规矩、CNI 插件怎么实现这张网、kube-proxy 怎么做 Service 转发，最后给一套网络排障的标准流程。

Kubernetes 网络模型

Kubernetes 不规定网络的具体实现，但定下了三条必须满足的硬性要求：

每个 Pod 都有独立的 IP 地址：Pod 内的所有容器共享这一个 IP 和网络命名空间，对外就像一台独立的主机。
Pod 与 Pod 之间可以直接通信，无需 NAT：不管两个 Pod 在不在同一台节点上，都能用对方的 IP 直接访问。
节点与 Pod 之间也可以直接通信，无需 NAT：宿主机可以直接访问本机和其他节点上 Pod 的 IP。

三条合起来就一个意思：整个集群在效果上是一张扁平的大网，每个 Pod 都像直接插在这张网里的真实机器，IP 全网唯一、全网可达。

这套要求和 Docker 单机网络的差别非常大：

对比项	Docker 单机（默认 bridge）	Kubernetes 集群网络
IP 分配	宿主机私有网段（默认 `172.17.0.0/16`），只在本机有意义	全集群统一规划的 Pod 网段，每个 Pod IP 全局唯一
跨主机通信	默认不通，要靠 `-p` 端口映射 + 宿主机 IP	天然互通，直接用 Pod IP 访问
NAT	容器出宿主机全靠 NAT（端口映射、masquerade）	集群内 Pod 通信不做 NAT
端口管理	宿主端口要自己分配，容易冲突	Pod 各有独立 IP，端口随便用

为什么敢定这么「奢侈」的规矩

Docker 靠端口映射把多个容器挤在一个宿主 IP 上，规模一大，「哪台机器的哪个端口是什么服务」根本没法管。K8s 干脆规定每个 Pod 一个全网可达的 IP，从根上消灭端口冲突和服务发现问题——代价是把「怎么实现这张大网」这个难题留给了网络插件，也就是下面要讲的 CNI。

CNI

CNI（Container Network Interface）是一套接口规范，定义了容器运行时和网络插件之间该怎么对话。K8s 自己不实现网络，只要求插件按规范提供几个操作，最核心的两个是：

ADD：创建 Pod 时调用，负责给 Pod 配网——分配 IP、创建 veth 对、接上网桥、写好路由。
DEL：删除 Pod 时调用，把 ADD 分配的资源全部回收。

（规范里还有 CHECK、VERSION 等操作，日常打交道最多的还是 ADD 和 DEL。）

节点上和 CNI 相关的两个固定位置：

位置	存放内容
`/etc/cni/net.d/`	CNI 配置文件（`.conf` / `.conflist`），按文件名排序取第一个生效
`/opt/cni/bin/`	CNI 插件的二进制文件（bridge、host-local、loopback 等）

一份典型的配置文件长这样（以 bridge 插件为例）：

{
  "cniVersion": "1.0.0",
  "name": "mynet",
  "type": "bridge",
  "bridge": "cni0",
  "ipMasq": true,
  "ipam": {
    "type": "host-local",
    "subnet": "10.244.0.0/16"
  }
}

创建 Pod 时，kubelet 与 CNI 的调用链是这样的：

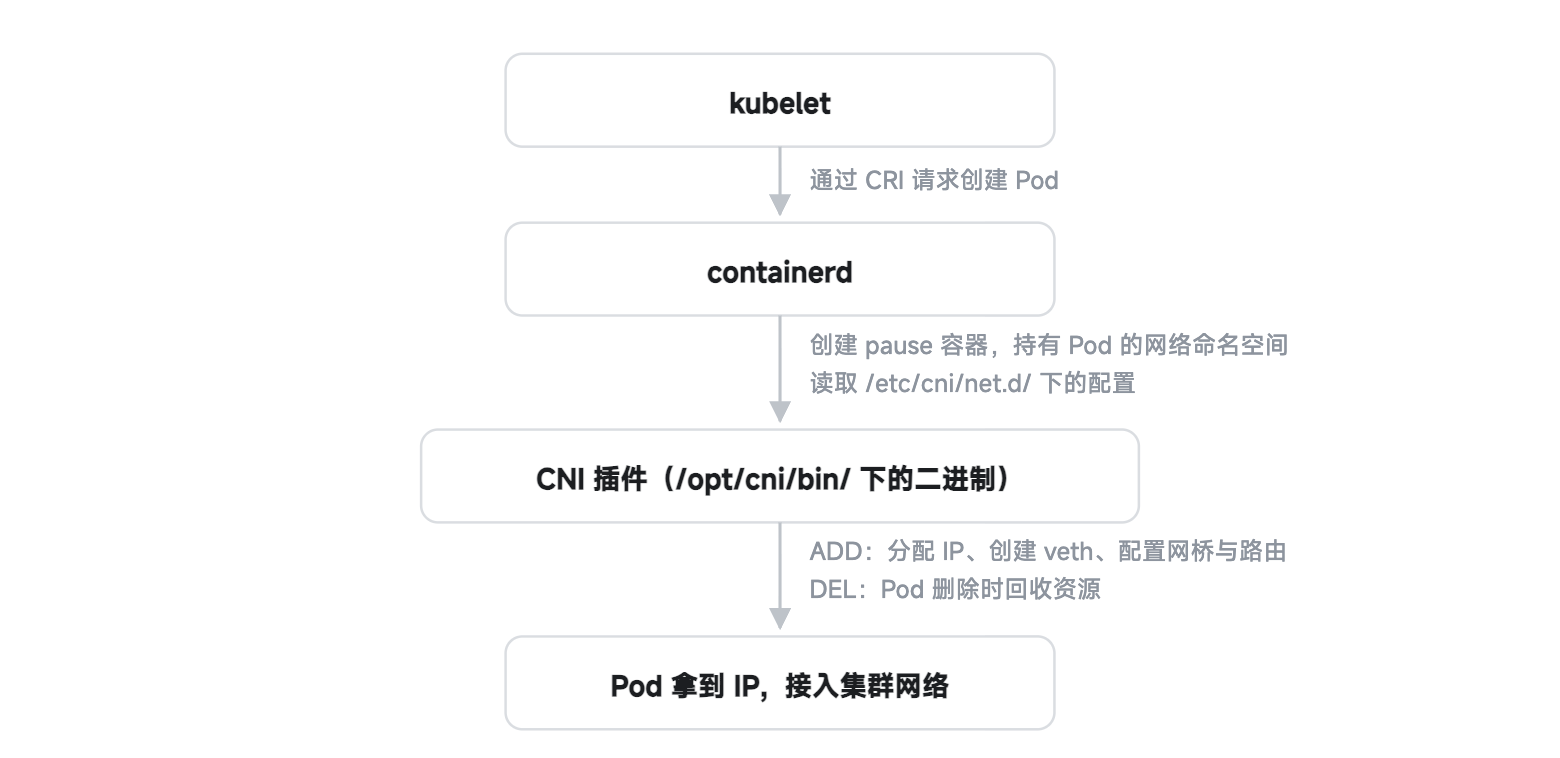

CNI 调用链

记住这层关系

kubelet 不直接配网，它只是「在创建和删除 Pod 时调用 CNI 插件」。所以排查 Pod 拿不到 IP 的问题，先去节点上看 /etc/cni/net.d/ 有没有配置、CNI 插件的 Pod（DaemonSet）健不健康。

Flannel

Flannel 是最老牌、最简单的 CNI 插件，定位非常明确：把网络打通，别的都不管。

它的默认后端是 VXLAN 覆盖网络，原理一句话：把 Pod 发出的报文整个封装进 UDP 包（4789 端口），借宿主机的三层网络运到对端节点，再拆封还原——只要节点之间三层可达，Pod 网络就能通，对底层网络几乎零要求。

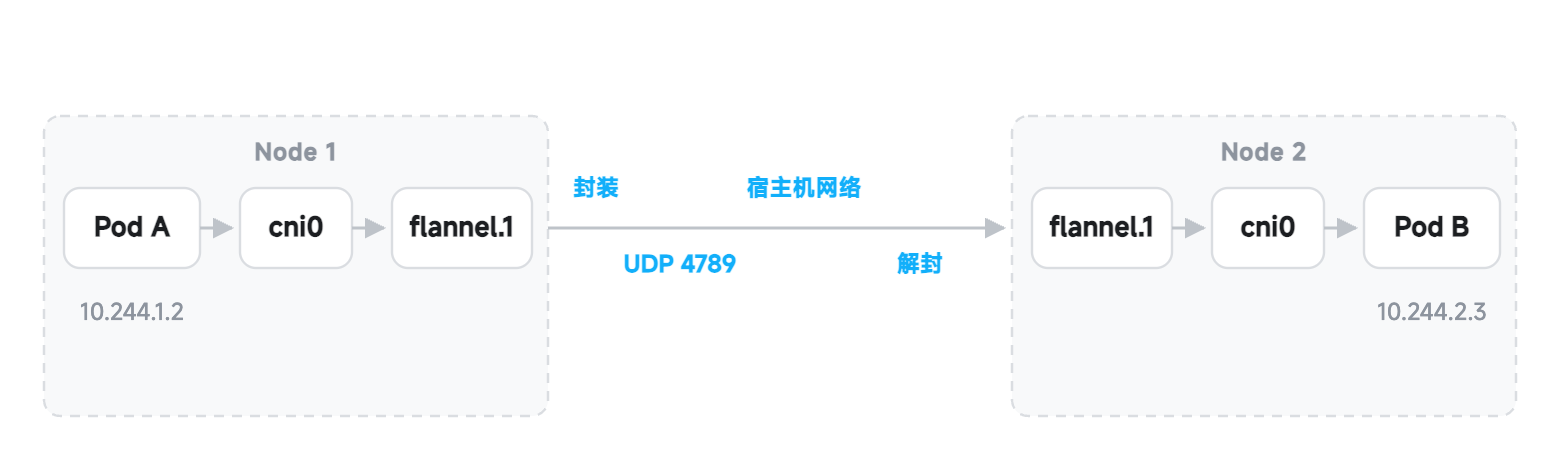

flannel 跨节点通信

部署就是一条命令：

kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

代价也很直白：

功能少：不支持 NetworkPolicy，没有任何流量治理能力。
有开销：VXLAN 封包拆包要消耗 CPU，报文还要多出 50 字节头部。

host-gw 后端

Flannel 还有个 host-gw 后端：不封包，直接在宿主机上写「目标 Pod 网段 → 对端节点 IP」的路由。性能接近 Calico，但要求所有节点在同一个二层网络里，云上基本用不了，了解一下即可。

Calico

Calico 的思路和 Flannel 完全不同：不封包，把集群当成纯三层网络来路由。

每个节点上的 Calico 组件（Felix + BIRD）通过 BGP 协议互相通告「我这台节点上有哪个 Pod 网段」，于是每台宿主机都有完整的 Pod 路由表，Pod 报文不经过任何封装，直接按路由转发，性能接近物理网络。

Calico 的另外两个招牌能力：

完整支持 NetworkPolicy：K8s 的 NetworkPolicy 资源本身只是一份声明，需要 CNI 插件来执行，Calico 是最早、最常用的实现者，还提供自己扩展的 GlobalNetworkPolicy。
IPIP / VXLAN 模式可选：BGP 要求节点间三层可达，跨网段（比如云上跨 VPC）时可以打开 IPIP 或 VXLAN 封包模式，还能按子网混合使用，非常灵活。

BGP 听着吓人，用起来无感

Calico 的 BGP 是节点之间自建的私有对等关系，不需要机房交换机支持 BGP，也不用你手工维护邻居配置——装好它自己就跑起来了。

Cilium

Cilium 是新一代 CNI 的代表，核心卖点是用 eBPF 做数据面：不再依赖 iptables 规则链，而是在内核里挂载 eBPF 程序，转发、负载均衡、策略判断全部在内核中一次完成。

三大特征：

eBPF 数据面：绕过 iptables 长链，Service 数量再大也不掉性能（eBPF 的细节后面专门有一节）。
可替代 kube-proxy：Service 的负载均衡也由 eBPF 实现，集群里可以不装 kube-proxy。
Hubble 可观测：基于 eBPF 事件天生就能看到每一条流量，提供服务依赖图、流量日志、丢包可视化，开箱即用。

网络策略方面，Cilium 在支持 K8s NetworkPolicy 之外还能做到 L7 层（比如「只允许 GET /api 这个路径」），这是 iptables 系方案做不到的。

三种主流 CNI 的对比：

对比项	Flannel	Calico	Cilium
数据面	VXLAN 覆盖网络（另有 host-gw）	BGP 纯三层路由（可选 IPIP/VXLAN 封包）	eBPF 内核程序
部署难度	最简单，一条命令	中等	中等偏上
NetworkPolicy	不支持	支持	支持，可扩展到 L7
性能	一般（封包有开销）	好（不封包时接近物理网络）	好，大规模下优势明显
可观测性	无	一般	Hubble，开箱即用
能否替代 kube-proxy	否	否	可以
适合场景	入门、小规模集群	生产主流、需要网络策略	大规模、重性能与可观测

怎么选

学习或小规模集群用 Flannel 最省事；要用 NetworkPolicy 就选 Calico，它是生产环境的老牌稳妥方案；集群规模大、看重性能和可观测性，或者干脆想去掉 kube-proxy，选 Cilium——这也是目前社区新建集群的主流风向。

kube-proxy

先划清边界：kube-proxy 只负责 Service 转发，不管 Pod 网络。

它的职责是：watch API Server 里 Service 和 Endpoint 的变化，然后在每个节点上维护转发规则，让「访问 ClusterIP / NodePort」的流量能被送到后端 Pod 上。至于 Pod 和 Pod 之间通不通，那是 CNI 的事，和 kube-proxy 无关。

kube-proxy 的转发实现经历了三代演进：

模式	工作方式	优点	缺点	现状
userspace	kube-proxy 自己监听端口，在用户态做反向代理	实现简单	流量在内核态和用户态之间来回拷贝，性能差	早已淘汰
iptables	kube-proxy 只写 iptables DNAT 规则，转发在内核态完成	无用户态拷贝，够快	规则随 Service 数量线性增长，大规模变慢	目前默认
ipvs	把转发交给内核 IPVS 模块	哈希表查找 O(1)，调度算法丰富	节点需加载 ipvs 内核模块	大规模推荐

排障别找错对象

遇到「Pod 互 ping 不通」就去翻 kube-proxy 日志，是新手常走的弯路——Pod 直连流量根本不经过 kube-proxy。只有访问 Service IP 不通时，才轮到 kube-proxy 登场。

iptables

iptables 模式下，kube-proxy 为每个 Service 生成一组规则链，一次 ClusterIP 访问的 DNAT 流程是：

报文先进入 KUBE-SERVICES 链，按「目的 IP + 端口」匹配到对应 Service 的 KUBE-SVC-xxx 链。
KUBE-SVC-xxx 链里有若干条 KUBE-SEP-yyy 规则（每个后端 Pod 一条），用 statistic 模块按概率随机挑一条跳转。
KUBE-SEP-yyy 链执行 DNAT，把目的地址改写成后端 Pod 的 IP 和端口。

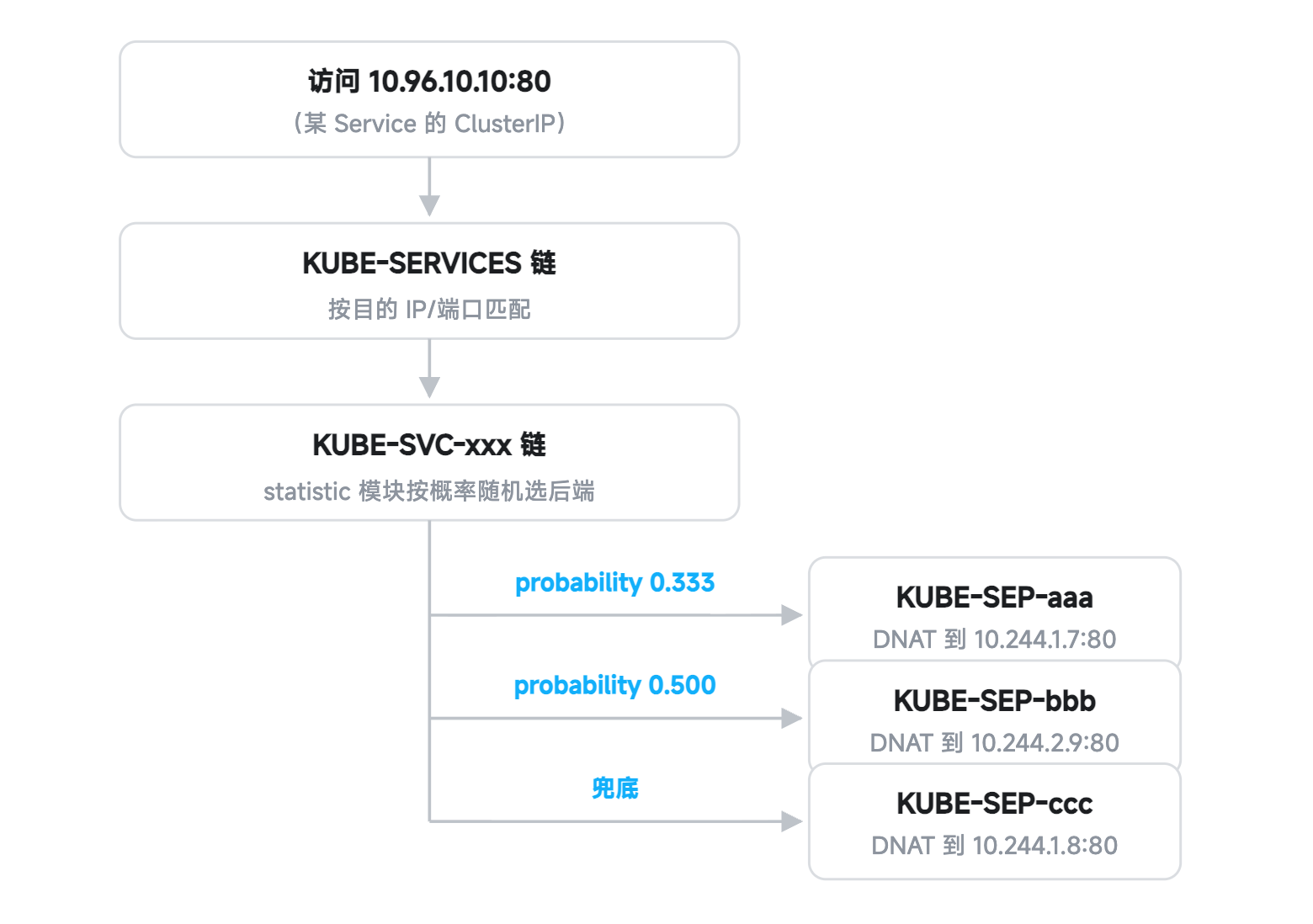

iptables 模式 Service 转发链

在节点上可以直接查看这些规则：

# 查看所有 Service 的入口规则
iptables -t nat -L KUBE-SERVICES

# 查看某个 Service 的后端分配（链名从上面的输出里找）
iptables -t nat -L KUBE-SVC-JD5MR3NA4I4DYORP

Chain KUBE-SVC-JD5MR3NA4I4DYORP (1 references)
target        prot opt source     destination
KUBE-SEP-AAAA  all  --  anywhere   anywhere   statistic mode random probability 0.33333333349
KUBE-SEP-BBBB  all  --  anywhere   anywhere   statistic mode random probability 0.50000000000
KUBE-SEP-CCCC  all  --  anywhere   anywhere   /* default/web */

两个要点：

这里的负载均衡是随机 + 概率，不是轮询；规则自上而下顺序匹配，所以概率依次写成 1/3、1/2、1（兜底），数学上才是均匀分配。
规则数量约等于「Service 数 × 后端数」，每个报文都要沿链顺序匹配。Service 上到几千条后，转发变慢、规则更新也慢——这正是 IPVS 模式要解决的问题。

别手动改 KUBE 链

这些链由 kube-proxy 全权维护，手动插入或修改的规则很快会被它刷掉。想调整行为，应该改 kube-proxy 的配置，而不是改 iptables。

IPVS

IPVS（IP Virtual Server）是内核自带的四层负载均衡模块（也就是 LVS 的内核部分）。kube-proxy 切到 IPVS 模式后，不再铺一串串 iptables 链，而是把「Service → 后端」的映射写进 IPVS 的哈希表——查找复杂度 O(1)，和 Service 数量彻底脱钩。

它还提供多种真实的调度算法（通过 --ipvs-scheduler 指定）：

算法	含义	适用场景
`rr`	轮询（默认）	大多数场景
`lc`	最少连接，新请求发给连接数最少的后端	长连接、后端性能不均
`sh`	源地址哈希，同一客户端固定到同一后端	需要会话保持
`dh` / `sed` / `nq`	目的哈希 / 最短期望延迟 / 不排队	特殊场景，了解即可

切换方法（kubeadm 部署的集群）：

kubectl edit configmap kube-proxy -n kube-system

在 data.config.conf 里把模式改掉：

data:
  config.conf: |
    apiVersion: kubeproxy.config.k8s.io/v1alpha1
    kind: KubeProxyConfiguration
    mode: "ipvs"          # 默认是 iptables
    ipvs:
      scheduler: "rr"

重启生效并验证：

kubectl rollout restart daemonset kube-proxy -n kube-system
ipvsadm -Ln    # 能看到 Service IP 与后端的映射，即切换成功

前提是节点已加载 ip_vs、ip_vs_rr 等内核模块，并安装 ipvsadm 方便观察（多数现代发行版开箱即用，也可以 modprobe ip_vs 手动加载）。

什么时候值得切

Service 数量到几百上千、或者感到 Service 访问延迟随规模上涨时，就该切 IPVS。小集群用默认的 iptables 模式完全够，不必为新而新。

eBPF

eBPF 是 Linux 内核内置的一套可编程沙箱：不用改内核源码、不用加载内核模块，就能把一段经过验证器安全检查的小程序，挂到内核的各种事件点（网卡收发包、系统调用、函数入口……）上执行。

它在云原生圈火起来，主要靠两点：

可编程内核：数据面逻辑直接写在内核事件点上，既有内核级的性能，又有接近用户态的开发效率；内核版本够新就能用，不用换内核。
绕过 iptables 长链：转发、负载均衡、策略判断全部用 eBPF map（内核里的哈希表）完成，O(1) 查找，没有链式遍历——Service 规模再大性能也稳。

顺带的好处是天生可观测：程序就挂在事件现场，流量、丢包、延迟顺手就能统计导出。

在 Cilium 里，eBPF 几乎包办了所有事：

Pod 间转发和 NetworkPolicy 执行，由挂在网卡上的 eBPF 程序完成；
Service 负载均衡也走 eBPF，所以能整个替代 kube-proxy；
Hubble 直接消费 eBPF 事件，输出服务依赖图和流量日志。

eBPF 不只属于网络

eBPF 是内核的通用能力：安全领域有 Falco、Tetragon，性能分析有 bcc、bpftrace。Cilium 只是把它在网络方向的用法做到了极致，顺带带火了整个生态。

Service Mesh（简介）

Service Mesh 解决的是「服务间通信治理」问题：把负载均衡、重试、熔断、mTLS 加密、灰度发布、调用链观测这些公共能力，从业务代码里剥离出来，统一下沉到基础设施层。

做法是给每个 Pod 注入一个 Sidecar 代理（最常用 Envoy）：Pod 的进出流量先经过 sidecar，由它执行各种治理策略，业务进程完全无感知。所有 sidecar 由一个控制平面统一管理和下发配置。

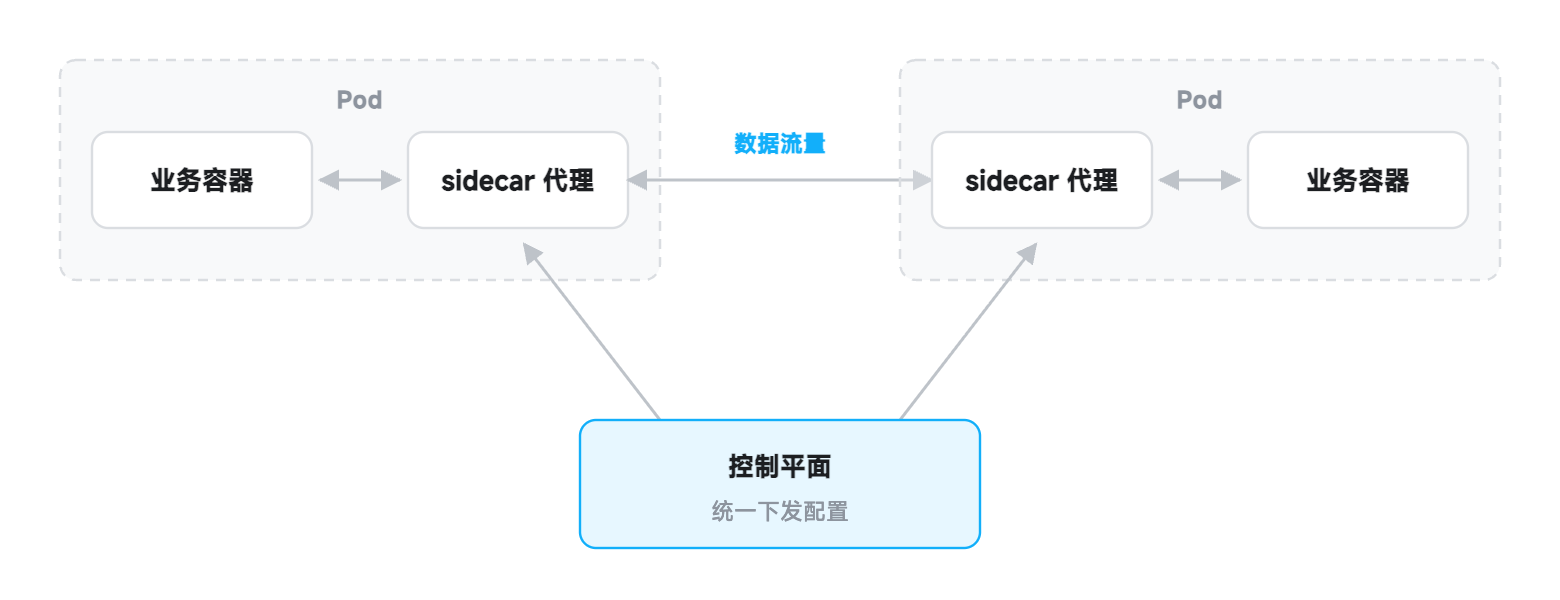

Service Mesh sidecar 结构

两个代表项目：

Istio：功能最全，Envoy sidecar + 强大的控制平面，流量治理细到 API 级别，学习和运维成本也最高。
Linkerd：sidecar 用 Rust 实现，主打轻量、简单、资源占用低。

什么时候不需要它：

服务数量不多（几个到十几个），Ingress + Service 就能管好，没必要再叠一层。
只需要其中一两项能力（比如只要 mTLS，或只要灰度发布），有更轻量的专项方案。
团队没有余力维护多一层基础设施——每个 Pod 多跑一个代理，CPU、内存、排障复杂度的上涨都是实打实的。

一句话判断

Mesh 治理的是「几十上百个微服务互相调用」的场面；服务规模没到那个量级，它带来的复杂度往往超过收益。

网络排障

K8s 网络问题看着玄，但按「从近到远、从 Pod 到 Service 再到插件」的顺序排，绝大多数都能定位。下面是一套可以直接照做的流程。

1. 先查 DNS 解析

进 Pod 里解析服务名和集群内置域名：

kubectl exec -it <pod名> -- nslookup <服务名>
kubectl exec -it <pod名> -- nslookup kubernetes.default

解析失败就去查 CoreDNS：

kubectl -n kube-system get pods -l k8s-app=kube-dns
kubectl -n kube-system logs -l k8s-app=kube-dns --tail=50

2. 测 Pod 到 Pod 连通性

先看 Pod 都分布在哪些节点、IP 是什么：

kubectl get pods -o wide

分别挑同节点和跨节点的 Pod 互测：

kubectl exec -it <pod名> -- ping -c 3 <对端Pod IP>

同节点通、跨节点不通 → 问题大概率在 CNI 或底层网络：路由缺失、VXLAN 不通、云安全组没放行。
同节点也不通 → 节点本地网络栈或 CNI agent 出问题，看第 4 步。

3. 测 Service 转发

kubectl get svc <服务名>
kubectl get endpoints <服务名>
curl <ClusterIP>:<端口>

endpoints 为空是最常见的情况：Service 的 selector 和 Pod 的 label 对不上，或者 Pod 还没 Ready。用 kubectl describe svc <服务名> 对比两边标签即可。
endpoints 正常但 ClusterIP 不通 → 查 kube-proxy：

kubectl -n kube-system logs -l k8s-app=kube-proxy --tail=50

4. 看 CNI 组件是否健康

CNI 插件以 DaemonSet 形式跑在每个节点上，它出问题时症状往往很「玄学」（时通时断、部分节点不通）：

kubectl -n kube-system get pods -o wide | grep -E 'calico|flannel|cilium'

有 Pod 处于 CrashLoopBackOff 或频繁重启，就先翻它的日志；也可以对比各节点上插件 Pod 的状态，看问题是不是集中在某台节点。

5. 检查 NetworkPolicy 是否误伤

kubectl get networkpolicy -A
kubectl describe networkpolicy <名称> -n <命名空间>

NetworkPolicy 是白名单语义：一旦某个 Pod 被任何一条策略选中，没被明确放行的流量就全部被拒。排障时可以先把可疑策略临时删掉验证，定位后再加回来并补齐放行规则。

6. 排查 MTU 不匹配

这是最隐蔽的一类：小包通、大包丢，表现为 TCP 能握手但传数据就卡死。

原因在封装开销：VXLAN 头部占 50 字节，所以 Flannel 默认把 Pod 网络的 MTU 设为 1450（1500 - 50）。云上环境尤其容易踩坑：

有的云 VPC 宿主机 MTU 是 1450，再叠一层 VXLAN 就只剩 1400；
有的云内网开巨帧（MTU 9000），CNI 没跟着调，报文封装后超出路径 MTU，被中间设备静默丢弃。

验证方法：

# 查看各网卡 MTU（在节点和 Pod 里都可以执行）
ip link

# 用「禁止分片」的 ping 探测路径最大 MTU
ping -M do -s 1472 <对端IP>    # 1472 + 28(包头) = 1500
ping -M do -s 8972 <对端IP>    # 巨帧环境

哪一档开始不通，说明路径 MTU 就在那之下。修复方式是把 CNI 的 MTU 调成「宿主机 MTU - 封装开销」（VXLAN 减 50，IPIP 减 20）。

云上部署先实测 MTU

各家云、各种网络互联方式（VPC 对等、专线、混合云）的 MTU 都不一样。装 CNI 之前先用上面的 ping 方法实测一遍路径 MTU，比事后抓包定位省事得多。

走完这六步还定位不了的话，再祭出终极大法：在节点上抓包（tcpdump），看报文到底走到了哪一跳、在哪一跳消失——但绝大多数问题，其实都倒在前六步里了。
